Contaminación de aceite hidráulico
Pon fin al 80% de las averías
La inyectora no alcanza o tarda demasiado en alcanzar la presión de cierre, los tiempos de ciclo se alargan y se suele cometer el error de cambiar las juntas externas de una bomba de pistones axiales. Sin embargo, las bombas en general no tienen juntas externas que influyan en su funcionamiento; son máquinas cerradas y sus únicas juntas exteriores (en racores de conexión o en el retén del eje) solo se cambian ante fugas visibles hacia fuera, sin solucionar jamás un problema de rendimiento interno. Semanas después, el problema reaparece. El origen rara vez está en un defecto de material del componente.
Una importante mayoría de los fallos catastróficos en sistemas hidráulicos industriales provienen de una única fuente: la contaminación particulada en el fluido. Operar con un nivel de limpieza inadecuado erosiona las placas de puertos (lentejas), hunde el rendimiento de la máquina y devora los márgenes de rentabilidad de la planta.
El coste oculto de asumir que el aceite de bidón está limpio
Asumir que el aceite directo del bidón de fábrica es apto para una central hidráulica es un error de graves consecuencias financieras. Los fluidos recién salidos de refinería presentan niveles de contaminación típicos de ISO 20/18/15. Una válvula proporcional moderna o una bomba de caudal variable exige un rigor absoluto. Hablamos de índices ISO 16/14/11 o más limpios (es decir, con códigos numéricos inferiores).
Verter ese fluido directamente al tanque equivale a inyectar pasta abrasiva en el circuito. Todo aceite debe someterse a un filtrado exigente mediante un carro de transferencia o un grupo de filtración off-line antes de entrar en contacto con la máquina. El metal no perdona. Las partículas sólidas actúan como herramientas de desbaste a nivel microscópico.
Tolerancias dinámicas vs. desgaste abrasivo. La física del fallo
Las tolerancias dinámicas (clearances) en el interior de las bombas de alta presión oscilan entre las 3 y las 5 micras. Una partícula de ese tamaño exacto no pasa de largo arrastrada por la corriente. Queda incrustada entre las superficies de fricción.
El rozamiento arranca material del propio bloque metálico, multiplicando la concentración de contaminantes en un efecto cascada devastador. La erosión continuada en las placas de puertos (lentejas) de la bomba provoca fugas internas masivas.
El operario a pie de máquina nota falta de fuerza o lentitud en el avance del cilindro. La realidad técnica es una caída en picado de la eficiencia volumétrica (). El caudal teórico calculado en el grupo o central hidráulica ya no se corresponde con el caudal real entregado al actuador.
Tabla: Tolerancia Dinámica vs. nivel ISO 4406 Exigido
| Componente Hidráulico | Clearance Típico | Limpieza Exigida (ISO 4406) |
| Bombas de engranajes | 0.5 – 5 micras | 19/17/14 |
| Bombas de pistones axiales | 0.5 – 5 micras | 18/16/13 |
| Válvulas direccionales estándar | 1 – 23 micras | 20/18/15 |
| Servoválvulas de alta respuesta | 1 – 4 micras | 16/14/11 |
El efecto cascada en componentes de alta gama
En componentes de alta gama, la precisión es milimétrica. El desgaste erosivo altera los bordes de control de las lumbreras.
Esto provoca que la válvula proporcional de alta respuesta pierda su capacidad de respuesta dinámica. Los tiempos de conmutación aumentan y la repetibilidad del proceso desaparece. Si la inyectora no alcanza la curva de presión exacto en el milisegundo requerido, la calidad de la pieza final se desploma.
Por qué el indicador visual de colmatación es una trampa reactiva
Esperar a que el indicador visual del filtro marque zona roja es una práctica reactiva crítica. Un filtro saturado en los arranques fríos de los lunes por la mañana obliga a abrir la válvula bypass debido a la alta viscosidad del aceite.
En ese instante, el circuito deja pasar el aceite de retorno o de entrada directamente al sistema sin filtrar. No es que el filtro «escupa» la suciedad que ya tiene retenida en su interior, pero sí que todo el aceite pasa con las partículas contaminantes que contenga directamente hacia las tolerancias de la bomba o las válvulas sin retener nada. La gestión de fluidos exige proactividad mediante análisis de partículas, nunca reacción ante una alarma de colmatación.
–Solicita un análisis de tu fluido y frena el desgaste interno antes de que paralice la línea-
Puntos clave de este diagnóstico:
- El impacto Las partículas de 3 a 5 micras destruyen las tolerancias dinámicas de bombas y válvulas proporcionales, provocando caídas drásticas del OEE por fugas internas.
- La contramedida Implementar filtración proactiva (bucle riñón) frena el desgaste abrasivo y evita la inyección de suciedad por apertura de la válvula bypass.

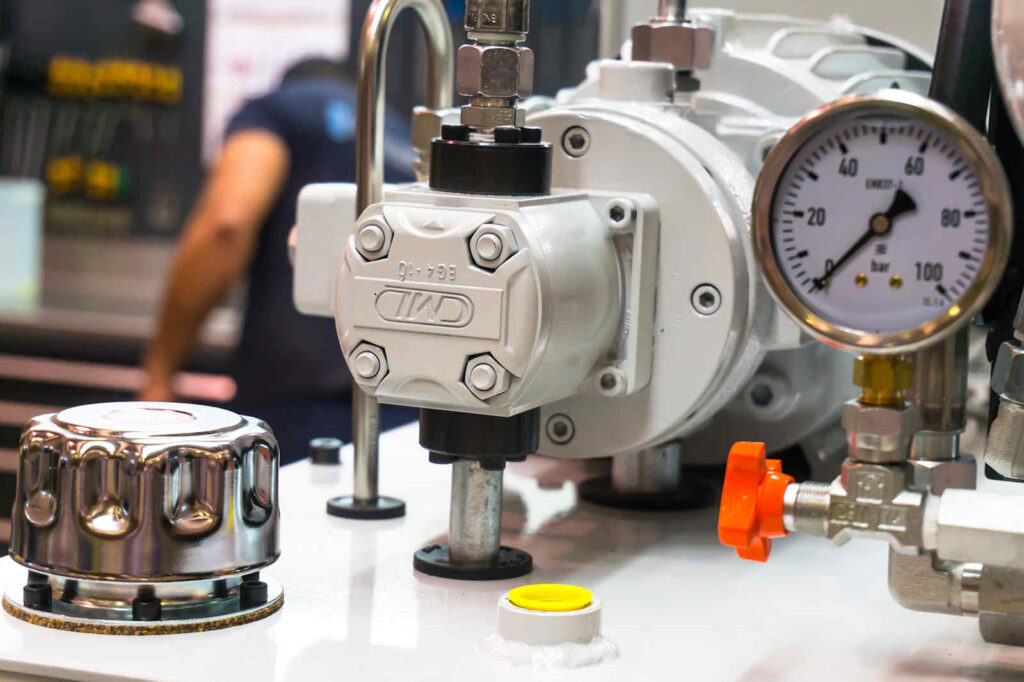

Auditoría y código ISO 4406. Del diagnóstico al banco de pruebas
En Hydropyc ejecutamos cientos de reparaciones anuales. Desarmamos bombas a diario en nuestro taller hidráulico propio.
Testear la unidad bajo carga real en nuestro banco de pruebas hidráulico, en condiciones de ensayo reales, alcanzando rangos de alta presión hasta 400 bar e incluso escenarios de muy alta presión de hasta 700 bar— nos permite cuantificar el daño y cruzar el diagnóstico de caída de caudal con el historial de la planta. Certificamos la avería con gráficas de rendimiento. No se cambian piezas por intuición. Se certifica la pérdida de eficiencia volumétrica antes de decidir la intervención.
-Envía tu componente averiado a Hydropyc para un diagnóstico bajo carga real-

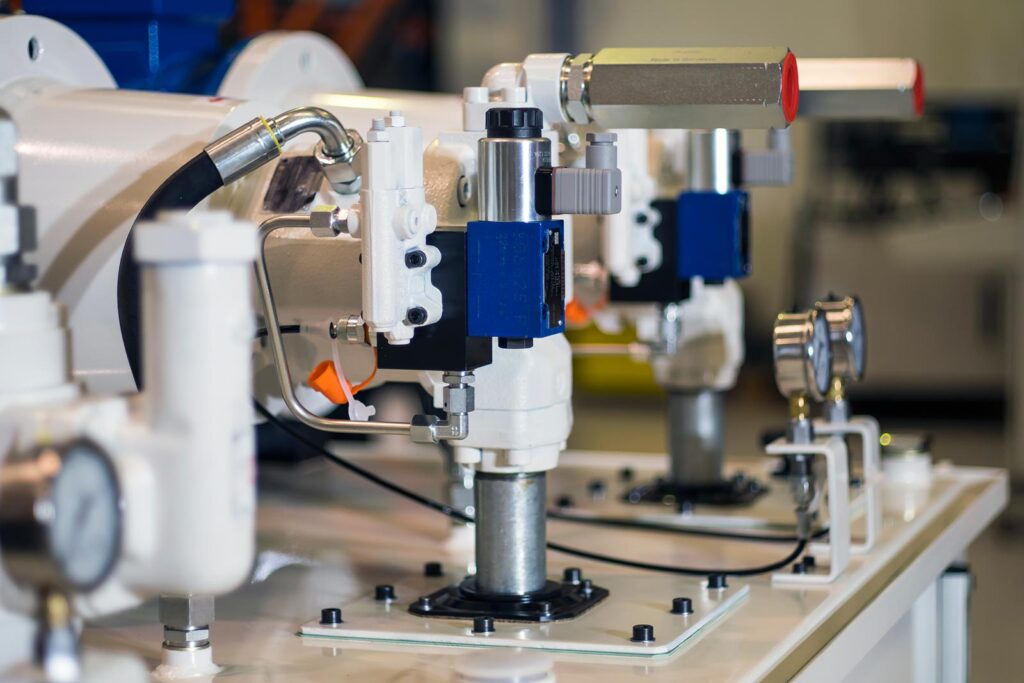

Filtración proactiva (Bucle riñón) para blindar tu planta
Instalar filtros de presión protege componentes específicos, pero limpiar el volumen total del tanque requiere una arquitectura en derivación. Los sistemas de filtración proactiva o bucles riñón operan de forma 100% autónoma al circuito de trabajo.
Cuando ocurre una avería derivada de la suciedad, o que haya provocado la dispersión de partículas y materiales dañinos en el sistema, no basta simplemente con filtrar el aceite. Es imperativo limpiar minuciosamente el depósito y purgar el aceite remanente en los conductos, que inevitablemente estará contaminado. Cuanto más aceite sucio se deje en el circuito sin realizar una limpieza a fondo del depósito y las tuberías, mayor será la probabilidad de que el nuevo componente vuelva a fallar de forma prematura.
Los sistemas en derivación extraen el aceite del depósito, lo purifican mediante elementos de alta retención y lo devuelven libre de contaminantes las 24 horas del día. Esta configuración permite extraer simultáneamente partículas sólidas, agua disuelta (teniendo en cuenta que para eliminar el agua disuelta se requiere un sistema especial de filtrado por coalescencia o deshidratación, mucho más específico) y barnices derivados de la degradación térmica.
Reducir la contaminación base estabiliza el Tiempo Medio Entre Fallos (MTBF) y garantiza que el fluido sea un activo de la máquina, no un agente abrasivo. Implementar estas medidas es la base de un mantenimiento preventivo hidráulico rentable.
Reparación y mantenimiento preventivo de sistemas hidráulicos
¡Que una avería no te detenga! Hydropyc repara y asegura el funcionamiento de tu sistema hidráulico.
Habla con nuestro equipo técnico y dimensionemos un sistema de filtración en derivación a medida para blindar tu planta (también ofrecemos la posibilidad de alquilar nuestro sistema propio si no quieres comprar el tuyo).
FAQs: Consultas técnicas sobre contaminación del aceite hidráulico
¿Qué es el código ISO 4406 en aceites hidráulicos?
Es el estándar internacional que cuantifica la contaminación de partículas en fluidos hidráulicos y lubricantes. Expresa la cantidad de partículas mayores a 4, 6 y 14 micras por mililitro de aceite mediante un código de tres dígitos (ej. 18/16/13).
¿Cuál es la diferencia entre un filtro de línea y un bucle riñón?
El filtro de línea soporta la presión y el caudal total del ciclo, limitando su capacidad de retención fina. El riñón de filtrado (bucle riñón), al ser externo, no afecta en absoluto al funcionamiento normal de la máquina y se puede poner, parar, cambiar y modificar sin afectarla lo más mínimo.
Por el contrario, el filtro en línea es como un vaso que se va llenando de suciedad hasta que no cabe más. Esto genera dos problemas que afectan directamente al funcionamiento:
- Al saturarse de suciedad, al aceite le cuesta más atravesar la malla, forzando a las bombas a realizar un sobreesfuerzo innecesario de presión para mantener el caudal de trabajo.
- Al superar el límite de saturación, en filtros de alta presión sin bypass se alcanzan presiones exageradamente destructivas, mientras que en filtros con bypass la válvula se abre y permite que todo el caudal contaminado circule libremente por el sistema.
¿El proceso de filtración proactiva obliga a detener la máquina?
No. Los grupos de filtración en derivación operan de forma autónoma y paralela al circuito principal. Aspiran y retornan el aceite descontaminado sin afectar el flujo de la inyectora o prensa, permitiendo que la producción continúe sin interrupciones.
¿Qué nivel de limpieza exige una válvula proporcional de alta respuesta?
Las válvulas proporcionales de alta respuesta demandan un fluido extremadamente purificado, típicamente niveles ISO 16/14/11 o más limpios (es decir, con códigos numéricos inferiores), para evitar el bloqueo de la corredera y mantener la precisión dinámica.
¿Cómo confirmo si mi bomba ya tiene desgaste interno?
El síntoma innegable es la pérdida de velocidad, el aumento de la temperatura del aceite y la incapacidad de alcanzar las presiones de trabajo requeridas. En Hydropyc medimos la caída de eficiencia volumétrica () y diagnosticamos el componente bajo carga real en nuestro banco de pruebas.
¿Es rentable añadir un carro de filtración frente a la sustitución?
El coste de un sistema de filtración en derivación es una fracción mínima comparada con una bomba de alta gama nueva o el lucro cesante de una planta parada. El ROI se materializa al evitar la primera rotura catastrófica.
Sustituir un grupo de presión averiado sin auditar el estado físico-químico del fluido garantiza una repetición del desastre a corto plazo. Exige una lectura del código ISO de tu tanque, dimensiona un sistema de filtración off-line adaptado a tu volumen y elimina la suciedad del mapa de riesgos. Las decisiones mecánicas rentables se toman semanas antes de que la inyectora marque alarma de fallo.
