Cómo se diseña un grupo hidráulico a medida para aplicaciones de alta exigencia
Puedes montar un grupo hidráulico con los mejores componentes del mercado y que aun así no funcione para tu aplicación. No es un problema de calidad. Es un problema de diseño.
Un grupo mal dimensionado se nota desde el primer día. Se calienta, no rinde y cada hora de trabajo fuerza el sistema más allá de lo previsto. Lo que separa un grupo que responde de uno que da problemas se decide antes de apretar el primer tornillo
En Hydropyc llevamos más de 30 años diseñando y montando grupos hidráulicos a medida. Lo que sigue son las variables que determinan un buen diseño y por qué cada una afecta a la vida útil del sistema completo.
Qué diferencia un grupo a medida de uno de catálogo
Un grupo de catálogo parte de configuraciones predefinidas. Si la aplicación encaja, puede funcionar. Cuando la máquina trabaja en ciclos irregulares, con picos de demanda, a temperaturas elevadas o en entornos con alta contaminación, un diseño estándar queda corto o va sobrado. Las dos cosas generan costes.
Un grupo a medida parte del proceso inverso. Se analiza la aplicación, se definen los requerimientos reales y se selecciona cada componente para cumplirlos. En siderurgia, minería, industria papelera, maquinaria naval o energías renovables, donde las condiciones de trabajo son severas, este enfoque no es un lujo. Es lo que separa un sistema que aguanta de uno que no.
El punto de partida es definir qué necesita la máquina
Antes de seleccionar ningún componente, el ingeniero necesita responder a cuatro preguntas. Qué caudal máximo y qué presión de trabajo exige el circuito. Cuál es el ciclo de trabajo real, el de producción, con sus picos y sus pausas, no el teórico. Qué temperatura ambiente rodea al equipo. Y qué nivel de limpieza del fluido necesitan los componentes más sensibles.
Sin estas cuatro respuestas, cualquier selección de bomba, depósito o refrigeración es una apuesta.
Dimensionamiento de bomba, caudal y presión
En un grupo hidráulico ningún componente trabaja aislado. Cada pieza se dimensiona para encajar en las condiciones exactas del conjunto. Un error en su selección se arrastra al depósito, a la refrigeración y a la filtración.
El criterio de partida es claro. La bomba debe entregar el caudal que el circuito necesita a la presión de trabajo requerida, con un margen que absorba las pérdidas por conducción y las variaciones de carga. El tipo (engranajes, paletas, pistones axiales) depende del rango de presión, de si se necesita cilindrada variable y del nivel de ruido admisible.
En aplicaciones donde la presión y el caudal varían según la fase del ciclo, las bombas de pistones axiales de cilindrada variable ajustan el desplazamiento en tiempo real y reducen el consumo cuando la demanda baja. Para ciclos uniformes con presión constante, una bomba de engranajes o de paletas puede ser más adecuado y económica.
No hay una bomba «mejor» en abstracto. Hay una correcta para cada aplicación.
Por qué el depósito importa más de lo que parece
El depósito cumple cuatro funciones que muchos diseños estándar ignoran. Almacena el volumen de aceite necesario para el circuito. Hace de respirador. Disipa parte del calor, especialmente en sistemas sin intercambiador dedicado. Y sedimenta las partículas gruesas antes de que lleguen a los filtros.
Su capacidad se calcula en función del caudal de la bomba y del tiempo de residencia que el aceite necesita para perder temperatura. Un depósito demasiado pequeño recircula el aceite demasiadas veces por minuto. Uno sobredimensionado ocupa espacio, pesa más y encarece el conjunto sin aportar beneficio real.
La geometría también importa. Las placas deflectoras internas separan la zona de retorno de la de aspiración, dando tiempo al aceite para estabilizarse antes de volver al circuito. Un depósito bien diseñado trabaja en silencio. Uno mal diseñado genera espuma, ruido y calor.
El calor que degrada tu sistema
El aceite hidráulico tiene un rango de temperatura óptimo. Por debajo, la viscosidad sube y la bomba trabaja forzada. Por encima, la viscosidad baja, las juntas pierden capacidad de sellado y el fluido se degrada. En fundición o siderurgia, donde la temperatura ambiente ya es elevada, la gestión térmica del grupo marca la diferencia entre un sistema estable y uno que se degrada cada pocos meses.
La solución pasa por intercambiadores de calor — aire-aceite en la mayoría de aplicaciones, agua-aceite cuando el entorno no deja disipar por convección. El dimensionamiento se hace a partir del balance térmico del sistema. La potencia que entra (motor eléctrico) menos la potencia útil que sale (trabajo de los actuadores). La diferencia es calor que hay que evacuar.
Un grupo bien diseñado mantiene el aceite en su rango de viscosidad óptima durante todo el ciclo productivo. Mayor vida útil de cada componente, menor frecuencia de cambio de aceite, menor consumo.
La filtración protege lo que más cuesta
Un gramo de suciedad en el lugar equivocado puede destruir una válvula proporcional que es un elemento crítico. La filtración no es un accesorio. Es la línea de defensa que protege los componentes más costosos del circuito.
El nivel de filtración se define según el código de limpieza ISO 4406 que exigen los componentes instalados. Las bombas de engranajes toleran niveles más altos de contaminación particulada. Las bombas de pistones axiales necesitan un fluido más limpio. Y las válvulas proporcionales exigen niveles de limpieza que solo se consiguen con filtración en presión y, en muchos casos, con circuitos de filtración offline (kidney loop) que depuran el aceite en paralelo.
En Hydropyc trabajamos con filtros Hydac, elementos Betamicron y Stat-Free con eficiencias de captura contrastadas, y dimensionamos la filtración como parte del diseño, no como un añadido posterior. Cada grupo que sale de nuestro taller lleva un plan de filtración definido desde la ingeniería, probados, testeados y no desde el catálogo.
Diseñar bien es más barato que reparar mal
Un grupo a medida no cuesta más. Cuesta lo justo. Un grupo estándar que se queda corto no va a hacer su función correctamente, generando sobrecostes. Y esas reparaciones, sumadas, superan la diferencia de inversión inicial.

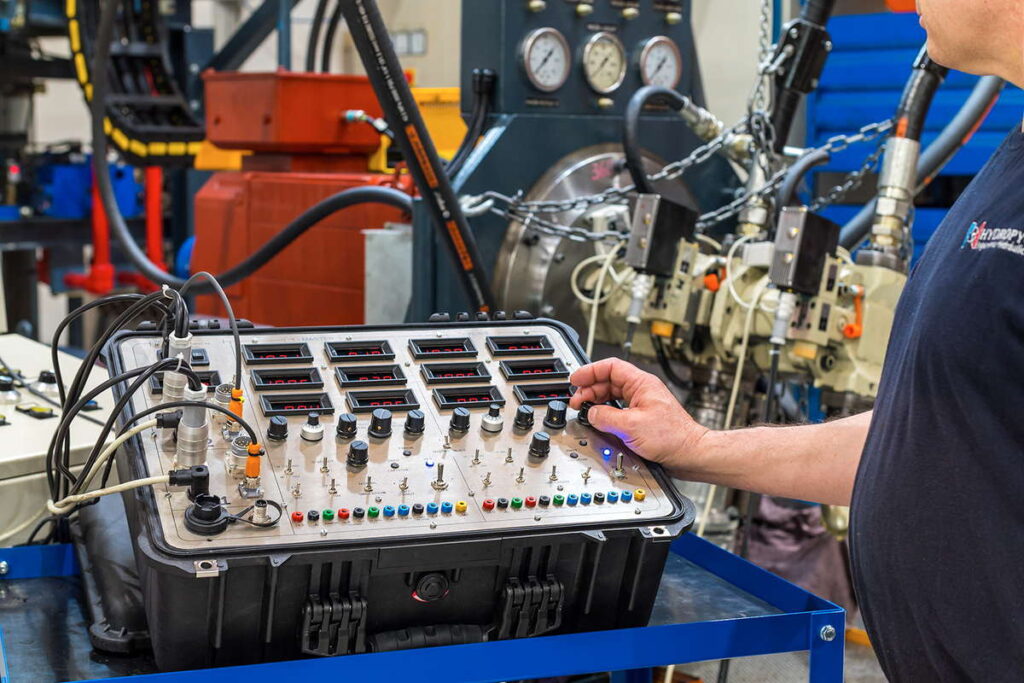

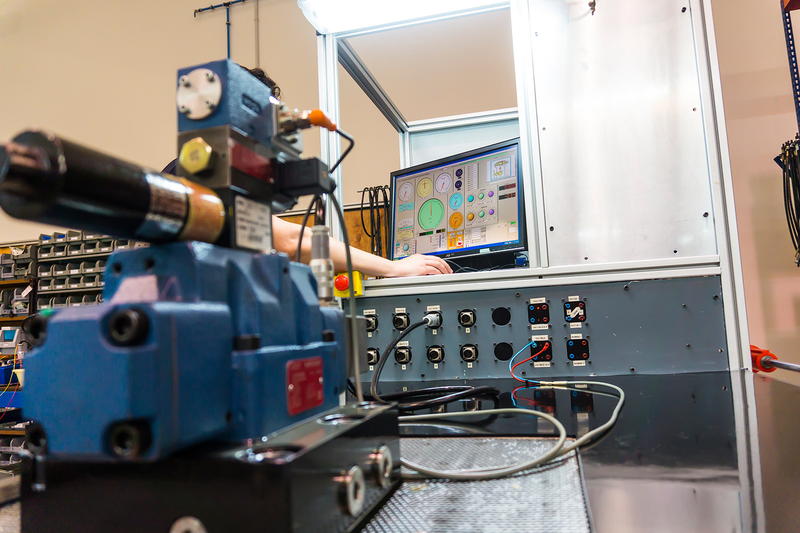

En Hydropyc, el diseño es el primer paso de un proceso completo que incluye selección de componentes de primera marca, montaje en taller propio, verificación en banco de pruebas bajo condiciones reales y mantenimiento postventa.
Si estás dimensionando un nuevo sistema o necesitas sustituir un grupo que no rinde, nuestro equipo de ingeniería puede definir la solución desde los requerimientos de tu aplicación. Llámanos al +34 976 473 100 o escríbenos a través del formulario de contacto.
Preguntas frecuentes
¿Qué variables determinan el diseño de un grupo hidráulico a medida?
Las cuatro variables de partida son el caudal y la presión de trabajo que exige el circuito, el ciclo de trabajo real de la máquina (con sus picos y pausas), la temperatura ambiente del entorno y el nivel de limpieza del fluido que necesitan los componentes más sensibles. A partir de ahí se dimensiona bomba, depósito, refrigeración y filtración.
¿Cómo se calcula el tamaño del depósito de un grupo hidráulico?
El depósito se dimensiona en función del caudal de la bomba y del tiempo de residencia que el aceite necesita para perder temperatura antes de volver al circuito. La geometría interna, con placas deflectoras que separan la zona de retorno de la de aspiración, es igual de relevante que la capacidad total.
¿Por qué es importante la gestión térmica en un grupo hidráulico industrial?
Porque el aceite hidráulico trabaja en un rango de viscosidad óptimo. Si se sobrecalienta, pierde viscosidad, las juntas sellan peor y el fluido se degrada. Si está demasiado frío, la bomba trabaja forzada. En sectores con temperaturas ambiente elevadas, como fundición o siderurgia, un intercambiador de calor bien dimensionado marca la diferencia entre un sistema estable y uno que se degrada cada pocos meses.
¿Qué nivel de filtración necesita un grupo hidráulico?
Depende de los componentes instalados. El código de limpieza ISO 4406 establece niveles de referencia según el tipo de componente. Las bombas de engranajes toleran más contaminación que las de pistones axiales, y las válvulas proporcionales exigen filtración en presión y, en muchos casos, circuitos de filtración offline. En Hydropyc definimos el plan de filtración desde la fase de ingeniería, con componentes Hydac dimensionados para cada circuito.
